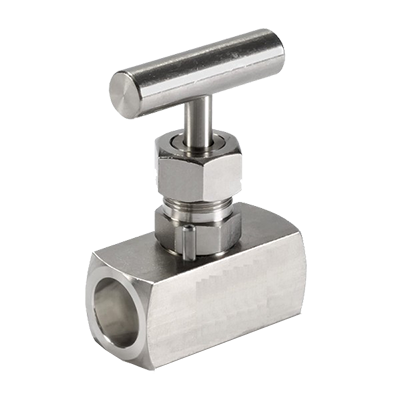

Válvula de aguja. Es un tipo de válvula que posee un vástago cónico que abre, cierra u obstruye en forma parcial uno o más orificios o conductos.


Características de las válvulas de aguja

El vástago cónico funciona cómo obturador sobre un orificio de pequeño diámetro en relación el diámetro nominal de la válvula. En estás válvulas si el vástago es de rosca fina, es lento el desplazamiento y el hecho de que hasta que no se gira un buen número de vueltas la sección de paso del fluido es mínima, por lo que esta válvula es una buena reguladora de caudal.

Se emplean para realizar regulación de fluido con un estrangulamiento del mismo de manera muy precisa o fina y sus aplicaciones incluyen las altas presiones y grandes temperaturas.

Existen diseños con la disposición de los puertos de entrada y salida de la válvula de forma angular, recta (90º) o lineal (0º). Las válvulas de aguja pueden ser utilizadas en procesos de ultra alta pureza High Purity Valves o en procesos normales de instrumentación y otros procesos


Ventajas

  • Gran rapidez de accionamiento
  • Hermetismo
  • En posición abierta es muy pequeña la pérdida de carga
  • Poco desgate
